灑水車罐體制作：

    采用自動流水線罐體生產工藝分為：下料、拼板自動焊、封頭旋壓成型、罐體一次滾壓成型等國內先進生產工藝。罐體材料多采用優質碳鋼板生產。特殊用途的情況下也可以根據客戶的需要采用304不銹鋼。罐體容積為“4立方、5立方、6立方、8立方、10立方、13立方、15立方”等。

 灑水車管道系統

由管道、四位三通球閥、直通球閥、過濾網、出水口（前沖后灑、側噴；高位側花灑；后工作平臺，帶綠化灑水高炮）組成。

灑水車操作系統

主要由發動機帶動變速箱，變速箱上安裝的取力器帶動灑水泵，灑水泵產生動力，將罐體內部的液體通過管網噴灑出去。工作范圍：自吸高度：≥7m，灑水寬度：≥14m，最大射程：≥28m；可調節成柱狀，射程≥28m；也可調節成霧狀，射程≥5m。

灑水泵

配備灑水車、綠化噴灑車大功率專用灑水泵（威龍泵），帶消防接頭，帶自流閥，帶自吸功能。

可選裝配置：可加裝灑藥盤、藥泵、罐內防腐防銹、多方位進出水接頭、電磁閥、氣動閥等先進設施，以滿足不同用戶需求。

灑水車駕駛室

灑水車駕駛室分為：尖頭駕駛室，或者平頭駕駛室，又稱長頭駕駛室，短頭駕駛室。

灑水車取力器

一般灑水車采用東風，解放系列取力器，氣動操作，操作開關向后拉，取力齒進入嚙位置，通過傳動軸帶動水泵工作，開關向前回位，水泵即停止工作。取力器就是在灑水車變速箱的箱體一側安裝的設備，一般的汽車變速箱都有安裝端口，安裝上的取力器可以通過變速箱的常嚙齒輪的轉動把動力傳遞出來，再通過傳動部件和控制器把動力傳遞給繳拌車的滾筒，和加壓

灑水車泵

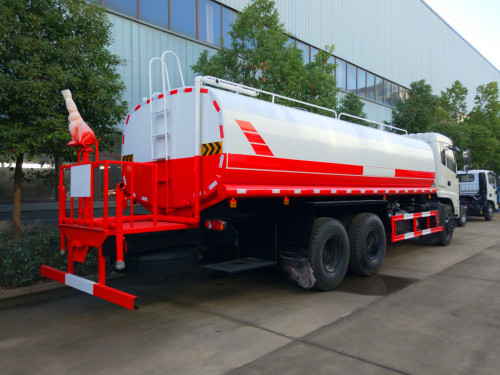

灑水車噴水器功能說明：灑水車前裝有鴨形噴嘴或圓頭沖嘴，后面裝有圓柱開灑水噴嘴或蓮蓬頭噴嘴，后部有一工作平臺，裝配有水炮。后部還可裝8個噴嘴（選裝）。

噴水器一般用于沖洗街道，起除塵和降溫作用，其噴水器可以用調節噴嘴螺紋的方法改變噴水器的噴灑方向和角度，高射水炮可以用于城鄉園林綠化及應急消防。蓮蓬嘴可以澆落路中間噴水器沖起的灰塵，起到清潔空氣的作用。

灑水車吸水作業功能說明

（1）灑水車盡量接近作業點，駐車。

（2）打開走臺箱邊門，取出吸水膠管，使之向后擺動，無彎折現象。

（3）.將吸水膠管盡可能深的抽入水中，保證管端在作業過程中始終距液面300mm以下。

（4）.將四通閥手柄推至與地面垂直。

（5）.將變速器掛入空擋，然后起動發動機，分離離合器，將取力器開關向后拉即掛檔取力，泵開始運轉。

（6）操作員可通過后封頭上部的觀察鏡，當液面達到觀察鏡中部時，應通知駕駛員，同事應迅速將吸水膠管拉離水面或關閉四通閥。

（7）收起膠管后，將其放回走臺箱，關好邊門。

（8）將灑水車駛離抽水地點。

灑水車噴灑作業

（1）將四通閥門后柄拉至與地面平行，打開想要噴灑的球閥（前沖、后灑、側噴、花灑），然后起動發動機，將變速器掛入擋位，將取力器開關向后拉即掛檔取力，然后分離離合器，泵開始運轉，開始灑水

（2）罐體內的水灑完后，駕駛應及時將取力器操縱柄向前推即脫檔，灑水泵停止運轉。

灑水車工作原理

    灑水車是利用本車發動機動力通過取力器驅動車載灑水泵，從進水口向本車加水或者將罐體中的水通過管道輸送到各個噴頭，從而實現各種功能。

    灑水泵工作前，泵內的液體存量必須高于泵軸，因此泵進口處必須接一個向上彎的彎管再接一個水平管和快速接頭，快速接頭中心線必須高于泵軸中心線300毫米；進口管路系統必須保證不漏氣；吸水管的吸入頭必須浸沒于水下，以免空氣吸入水管；出口管道與泵出口連接時必須保證直管長度≥200毫米后再接彎管。

    灑水泵采用外混式自吸結構，泵內應存有適量的液體。泵啟動后，葉輪旋轉，葉輪進口處形成負壓，吸入管路中的氣體與泵內液體混合，通過壓出室進入氣液分離室。由于氣液的比重差，氣體從液體中分離出來，從出口管中排出，液體在氣液分離室中下沉，經多次循環，直到吸入管內的氣體排凈而充滿液體，完成自吸過程，泵開始正常輸液。

    灑水泵可起到吸水和加壓排水功能，自吸泵可將池塘的水直接吸入罐體內，也可直接從城市街道的消防栓上連接注水，吸入罐體內進行灑水作業

灑水車用途

噴灑車，我們最常見的用途是道路清潔，還有在大型的園林里，我們也可以看到噴灑車的身影。噴灑車是灑水車的一種。主要應用于道路兩側綠化帶、大型園林的藥物噴灑。

按類型分 ： 1.噴灑式。2.沖洗式。3.噴灑-沖洗式。

按用途分 ： 綠化灑水車、多功能灑水車、隨車吊灑水車，運水車灑水車，消防灑水車。

按容量分 ：3-8立方灑水車。10-12立方灑水車。13-15立方灑水車。18-20立方灑水車。20立方以上灑水車。

按排放標準分：新能源、電動、國五、國五、國六、國三、國二。

按底盤分 ：汽車式。半拖掛式。拖掛式灑水車。

按底盤廠家分 ：東風灑水車，解放灑水車，福田灑水車，江淮灑水車，華菱灑水車，陜汽灑水車，重汽灑水車，北奔灑水車等等。

按照品牌分類 ：程力灑水車、東風灑水車、解放灑水車，歐曼灑水車，時代灑水車。

按照外形分類 ：?jiǎn)螛驗⑺�車、雙橋?yàn)⑺�車、平頭灑水車、尖頭灑水車。

按照品種分類 ：凱馬灑水車、多利卡灑水車、福田灑水車、145灑水車、153灑水車、天錦灑水車，天龍灑水車。

灑水車構造：1、取力器 2、水泵 3、水罐 4、連通閥 5、消防球閥 6、過濾網 7、前沖閥。8、灑水炮閥 9、側噴閥 10、后灑閥 11、灑水炮 12、罐口蓋 13、前沖器。

14、側噴蓮花頭 15、后灑砣 16、防旋板 ABC、三通四位閥。

灑水車操作指南

（1）加水：

將車開到預定位置，使水罐口對準自來水管口打開罐口蓋、自來水即可加水。

當在野外自采水的情況下，水能通過水泵給罐內供水。其操作程序是：在四位三通閥A處接一個膠管通入地面水源使三通球閥A和C口相通，關閉球閥7、8、 9、10，打開4，踏下離合，打開取力器開關，慢慢松開離合（千萬不可過快，否則將會損壞取力器或變速箱），使水泵開始工作，即可向罐內加水，停止工作后開關回位。

（2）灑水：

接通三通四位閥的c和b，關閉閥4，根據需要打開7、8、9、10，其中7為前沖開關，用于沖洗路面，8為灑水炮開關（可應急消防，可遠距離澆灌花木）。9為側噴開關，可澆灌路邊花臺花木。10為后灑開關，用于路面灑水。待水罐內盛水灑完后，分割離合器，脫開取力器。

（3）澆灌花木、應急消防：

接通三通四位球閥的B和C相通，4、7、8、9、10關閉，在5口接一水龍帶，水龍帶的另一端接一水槍，利用水的重力，可自流澆灌花木。也可掛上取力器加壓應急消防或遠距離澆灌花木。

（4）活動泵站：

導通三通四位閥的A、C，在A口接上吸水膠管，關閉4、7、8、9、10，打開閥5，在5口接出水管，使水泵開始工作即可將甲地的抽往乙地，起到活動泵站的作用。[4]
