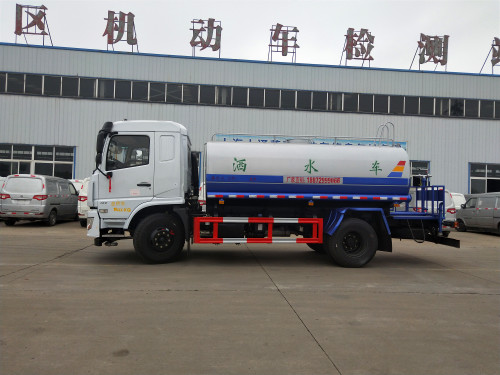

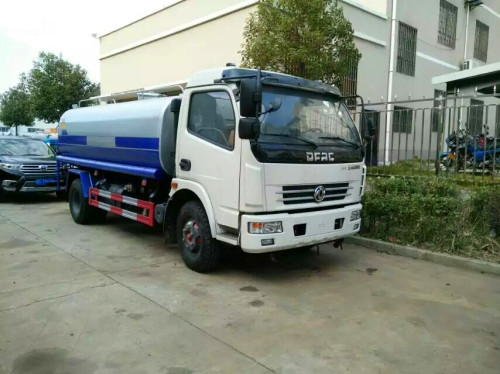

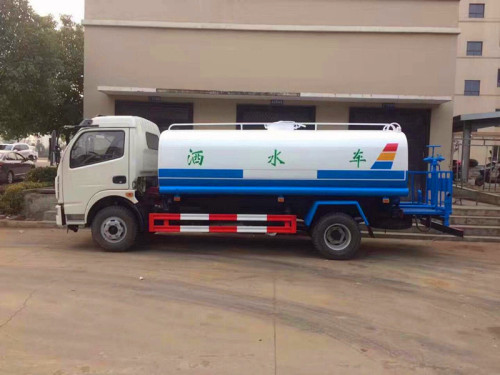

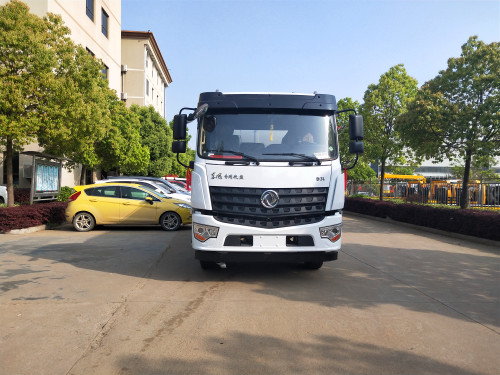

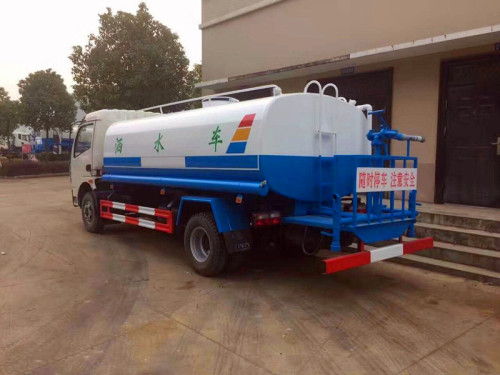

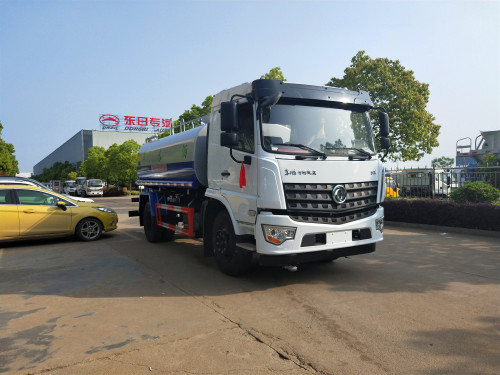

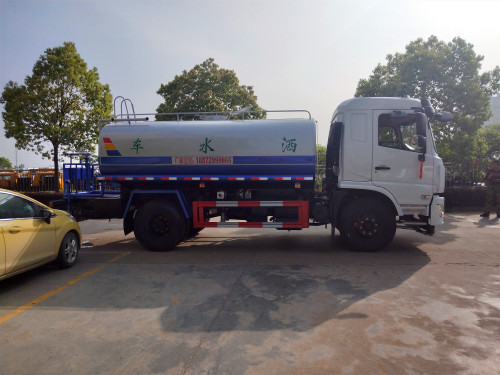

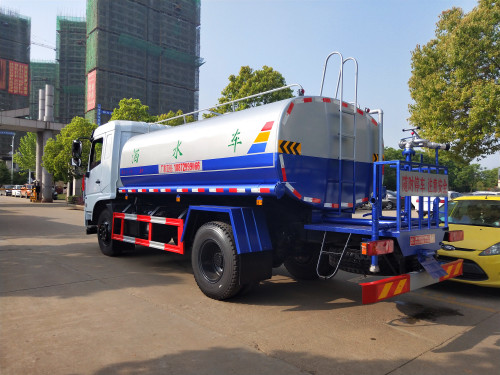

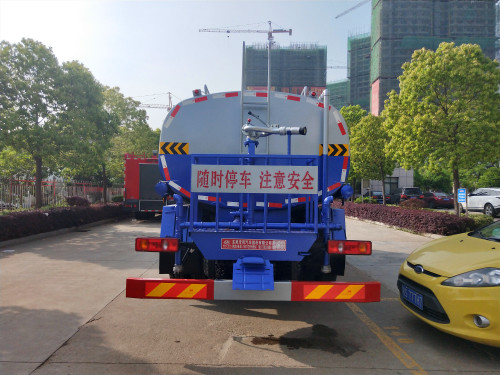

東風天龍前四后八大型運水車。

　　罐體制作

　　采用自動流水線罐體生產工藝分為：下料、拼板自動焊、封頭旋壓成型、罐體一次滾壓成型等國內先進生產工藝。罐體材料多采用優質碳鋼板生產。特殊用途的情況下也可以根據客戶的需要采用304不銹鋼。罐體容積為“4立方、5立方、6立方、8立方、10立方、13立方、15立方”等。

　　管道系統

　　由管道、四位三通球閥、直通球閥、過濾網、出水口(前沖后灑、側噴;高位側花灑;后工作平臺，帶綠化灑水高炮)組成。

　　操作系統

　　主要由發動機帶動變速箱，變速箱上安裝的取力器帶動灑水泵，灑水泵產生動力，將罐體內部的液體通過管網噴灑出去。工作范圍：自吸高度：7m，灑水寬度：14m， 射程：28m;可調節成柱狀，射程28m;也可調節成霧狀，射程5m。

　　灑水泵

　　配備灑水車、綠化噴灑車大功率專用灑水泵(威龍泵)，帶消防接頭，帶自流閥，帶自吸功能。

　　可選裝配置：可加裝灑藥盤、藥泵、罐內防腐防銹、多方位進出水接頭、電磁閥、氣動閥等先進設施，以滿足不同用戶需求。

　　駕駛室

　　灑水車駕駛室分為：尖頭駕駛室，或者平頭駕駛室，又稱長頭駕駛室，短頭駕駛室。

　　取力器

　　一般灑水車采用東風，解放系列取力器，氣動操作，操作開關向后拉，取力齒進入嚙位置，通過傳動軸帶動水泵工作，開關向前回位，水泵即停止工作。取力器就是在灑水車變速箱的箱體一側安裝的設備，一般的汽車變速箱都有安裝端口，安裝上的取力器可以通過變速箱的常嚙齒輪的轉動把動力傳遞出來，再通過傳動部件和控制器把動力傳遞給繳拌車的滾筒，和加壓泵

　　灑水車噴水器功能說明：

　　灑水車前裝有鴨形噴嘴或圓頭沖嘴，后面裝有圓柱開灑水噴嘴或蓮蓬頭噴嘴，后部有一工作平臺，裝配有水炮。后部還可裝8個噴嘴(選裝)。

　　噴水器一般用于沖洗街道，起除塵和降溫作用，其噴水器可以用調節噴嘴螺紋的方法改變噴水器的噴灑方向和角度，高射水炮可以用于城鄉園林綠化及應急消防。蓮蓬嘴可以澆落路中間噴水器沖起的灰塵，起到清潔空氣的作用。 [2]?

　　灑水車功能說明；灑水車吸水作業；

　　(1)灑水車盡量接近作業點，駐車。

　　(2)打開走臺箱邊門，取出吸水膠管，使之向后擺動，無彎折現象。

　　(3).將吸水膠管盡可能深的抽入水中，保證管端在作業過程中始終距液面300mm以下。

　　(4).將四通閥手柄推至與地面垂直。

　　(5).將變速器掛入空擋，然后起動發動機，分離離合器，將取力器開關向后拉即掛檔取力，泵開始運轉。

　　(6)操作員可通過后封頭上部的觀察鏡，當液面達到觀察鏡中部時，應通知駕駛員，同事應迅速將吸水膠管拉離水面或關閉四通閥。

　　(7)收起膠管后，將其放回走臺箱，關好邊門。

　　(8)將灑水車駛離抽水地點。

　　灑水車噴灑作業

　　(1)將四通閥門后柄拉至與地面平行，打開想要噴灑的球閥(前沖、后灑、側噴、花灑)，然后起動發動機，將變速器掛入擋位，將取力器開關向后拉即掛檔取力，然后分離離合器，泵開始運轉，開始灑水

　　(2)罐體內的水灑完后，駕駛應及時將取力器操縱柄向前推即脫檔，灑水泵停止運轉。 [2]?

　　灑水車工作原

　　灑水車是利用本車發動機動力通過取力器驅動車載灑水泵，從進水口向本車加水或者將罐體中的水通過管道輸送到各個噴頭，從而實現各種功能。

　　灑水泵工作前，泵內的液體存量必須高于泵軸，因此泵進口處必須接一個向上彎的彎管再接一個水平管和快速接頭，快速接頭 線必須高于泵軸 線300毫米;進口管路系統必須保證不漏氣;吸水管的吸入頭必須浸沒于水下，以免空氣吸入水管;出口管道與泵出口連接時必須保證直管長度200毫米后再接彎管。

　　灑水泵采用外混式自吸結構，泵內應存有適量的液體。泵啟動后，葉輪旋轉，葉輪進口處形成負壓，吸入管路中的氣體與泵內液體混合，通過壓出室進入氣液分離室。由于氣液的比重差，氣體從液體中分離出來，從出口管中排出，液體在氣液分離室中下沉，經多次循環，直到吸入管內的氣體排凈而充滿液體，完成自吸過程，泵開始正常輸液。

　　灑水泵可起到吸水和加壓排水功能，自吸泵可將池塘的水直接吸入罐體內，也可直接從城市街道的消防栓上連接注水，吸入罐體內進行灑水作業。

　　灑水車用途

　　噴灑車，我們最常見的用途是道路清潔，還有在大型的園林里，我們也可以看到噴灑車的身影。噴灑車是灑水車的一種。主要應用于道路兩側綠化帶、大型園林的藥物噴灑。

　　灑水車基本分類灑水車按類型分　1.噴灑式。2.沖洗式。3.噴灑-沖洗式。灑水車按用途分

　　綠化灑水車、多功能灑水車、隨車吊灑水車，運水車灑水車，消防灑水車　灑水車按容量分　3-8立方灑水車。10-12立方灑水車。13-15立方灑水車。18-20立方灑水車。　20立方以上灑水車。灑水車按排放標準分國六　國五、國四、國三、國二。

灑水車、8噸灑水車、東風多利卡灑水車、綠化噴霧灑水車-湖北程力
